今天我们就从以下几个方面来了解一下玻璃隔烟垂直墙的相关内容：
1. 防烟墙有什么用途？哪些空间需要它？
2、修建防烟墙应注意哪些设计规范？
3、防烟直墙工艺节点如何处理？
01.什么是玻璃防烟墙？
1. 概念
什么是玻璃隔烟板？首先我们先来看一下现行的行业标准《隔烟板》XF 533-2012的相关规定：
3.1 防烟墙是用不燃材料制成，垂直设置于建筑天花板、梁或吊顶下，在火灾时能形成一定的储烟空间的防烟隔离设施。
3.3 固定防烟屏障（阻烟带） fixed smoke (smoke) 固定安装的、能满足设定的防烟屏障高度的防烟屏障。
5.1.2 材料
5.1.2.1 防烟墙应采用不燃材料制作。
…
5.1.2.5 制作防烟墙的玻璃材料应为防火玻璃，其性能应符合GB 15763.1 的要求。
所以，从以上规定我们可以简单概括为：玻璃隔烟墙是固定式隔烟墙的一种，采用防火玻璃制成，垂直固定在建筑天花板、梁或吊顶下，能满足设定的隔烟高度，在发生火灾时能形成一定的储烟空间，是一种隔烟隔离设施。
：
2. 功能
当建筑物发生火灾时，热烟气会迅速上升并聚集在天花板周围。如果没有任何阻隔，烟雾会迅速沿着天花板蔓延到整个建筑物，形成烟气层。
：吸烟
火灾时，烟雾横向蔓延速度非常快，当烟雾覆盖整个天花板后，还会继续沿着墙面向下蔓延。
：吸烟
如果要限制烟雾的蔓延，一个简单有效的办法就是把天花板隔成多个小空间，也就是划分成防烟区域，这就是隔烟墙的作用。
采用不燃材料阻烟，可以有效隔离水平流动的烟气，阻止其快速蔓延，结合相应的排烟、通风系统，可以大大降低烟雾的危害影响，确保安全逃生、救援。
：吸烟
可见玻璃隔烟墙是一种非常常用的消防设施，当建筑需要设置排烟系统，需要划分防烟区域时，可以利用隔烟墙进行防烟分隔，从而起到预防火灾的作用，为逃生救援争取时间。
3.类型
玻璃防烟屏通常根据玻璃材质的不同可以分为单片防火玻璃防烟屏、夹丝防火玻璃防烟屏、夹层防火玻璃防烟屏。
a. 单片防火玻璃防烟屏
单片防火玻璃挡烟墙可分为单片普通钢化防火玻璃挡烟墙和单片超白钢化防火玻璃挡烟墙。
其特点是透光性好，外形美观，其中透光率：超白>普通。缺点是当隔烟墙遇到一定强度的外力冲击时，其稳定性会减弱，可能发生坍塌。
：
△单片普通、超白钢化防火玻璃材料示意图
：
△单片普通钢化防火玻璃阻烟效果示意图
：

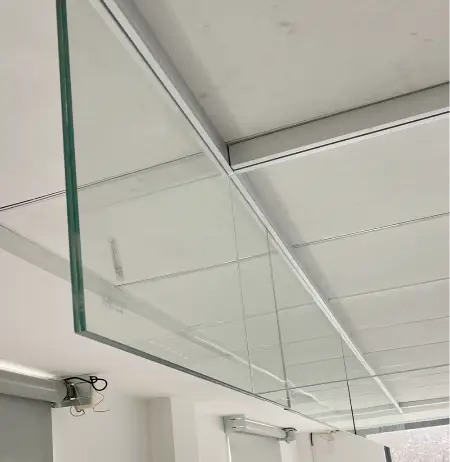

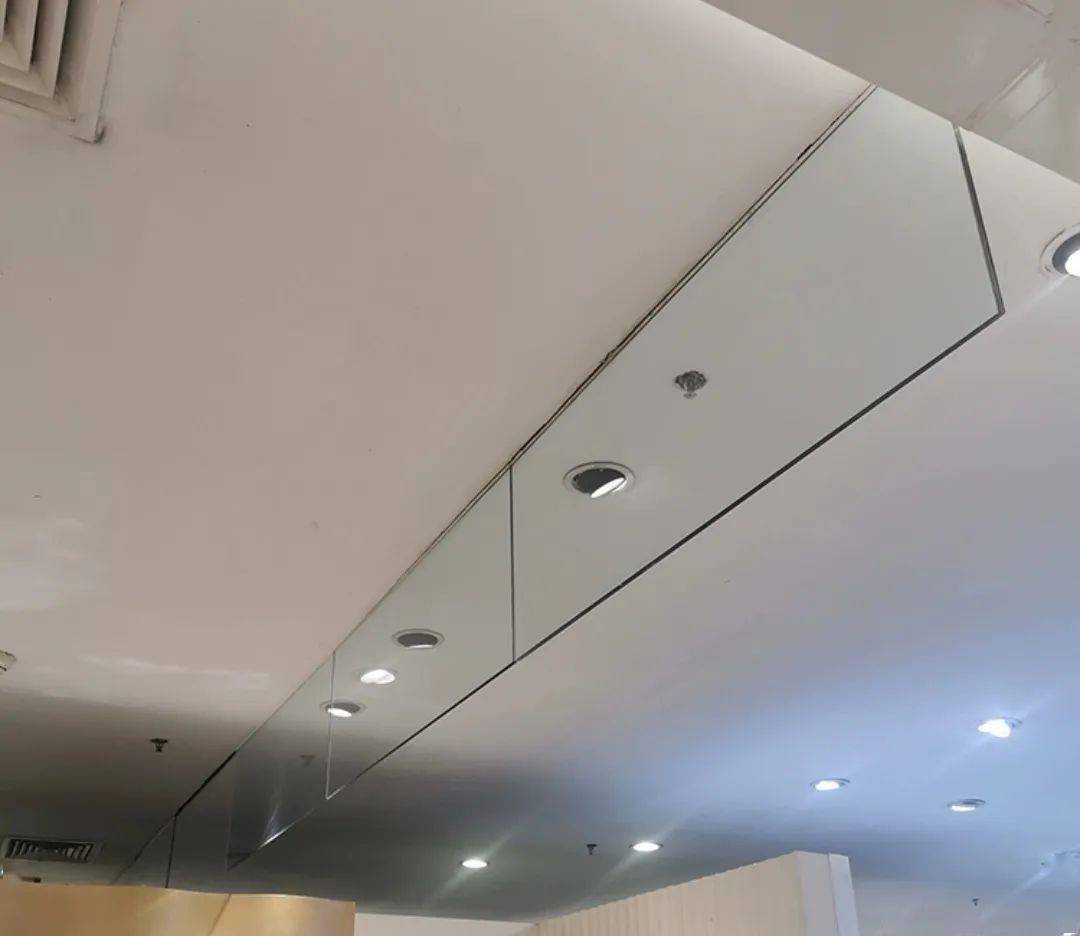

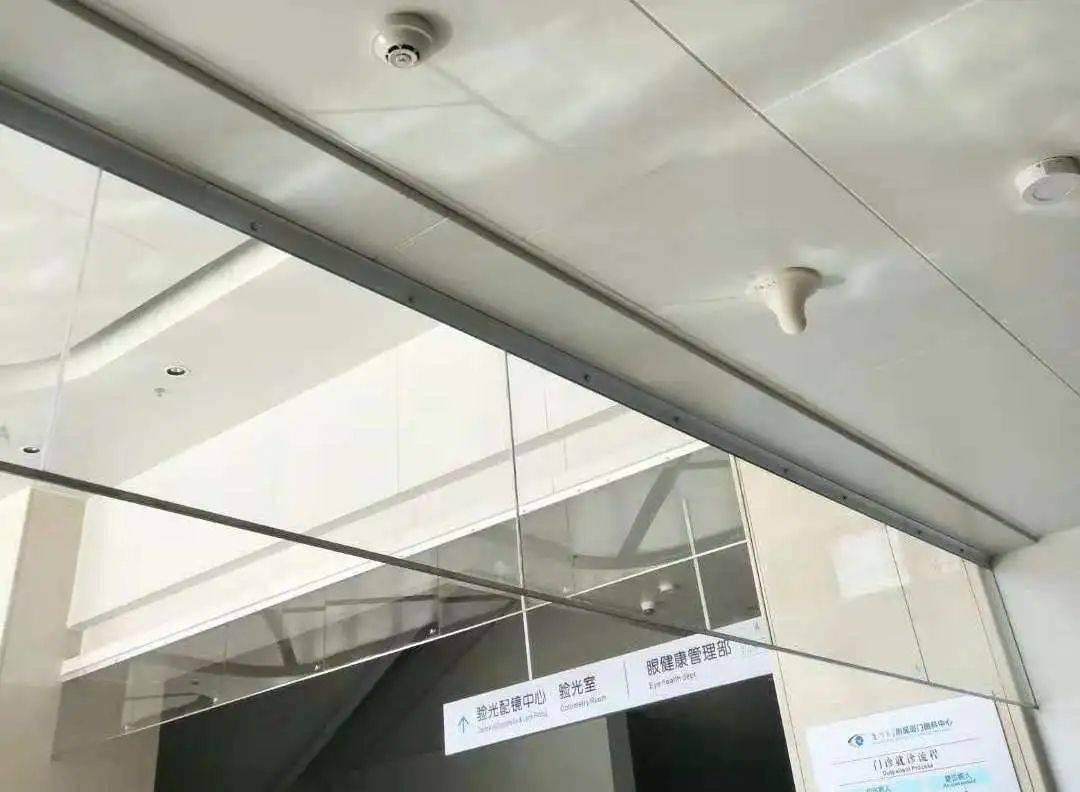

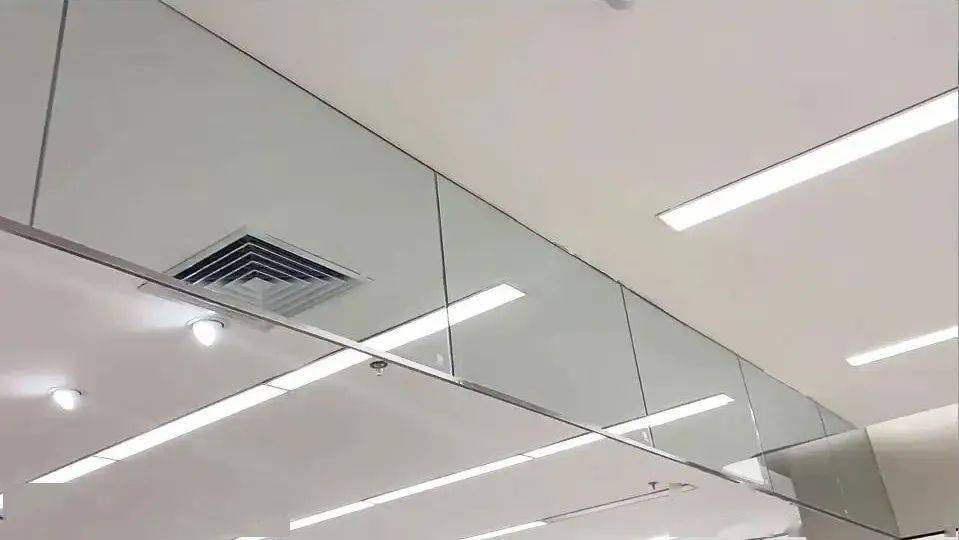

△ 单片超白钢化防火玻璃隔烟墙效果图
b. 钢丝防火玻璃防烟屏障
夹丝防火玻璃隔烟板在玻璃中心有钢丝，又称安全玻璃。它的突出优点是当玻璃受到外力冲击破碎时，由于有钢丝连接，破碎的玻璃不会完全掉落或坍塌，安全性较高。缺点是美观性相对较差。
：

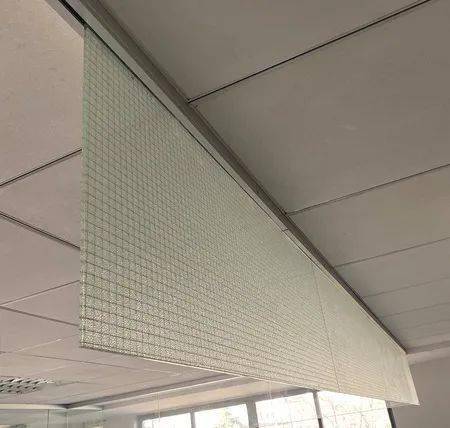

△夹丝防火玻璃隔烟垂直墙效果示意图
c. 夹层防火玻璃防烟
它是一种比较完美的玻璃隔烟类型，既具有单片防火玻璃隔烟的透光性、美观性，又具有夹丝防火玻璃隔烟的安全稳定性，但由于生产成本原因，单价较高。
：
△夹层防火玻璃隔烟垂直墙效果图
02.玻璃防烟墙规范
玻璃挡烟墙相关规范主要供参考：
防烟墙 XF 533-2012
建筑防排烟系统技术标准GB 51251-2017
建筑防烟排烟系统技术标准图
：
1. 设置要求
根据《建筑防排烟系统技术标准》GB 51251-2017的规定，下列情况必须设置挡烟墙。
4.1.3 建筑中庭、连接中庭的走道及其周围的排烟系统设计，应符合下列规定：
......

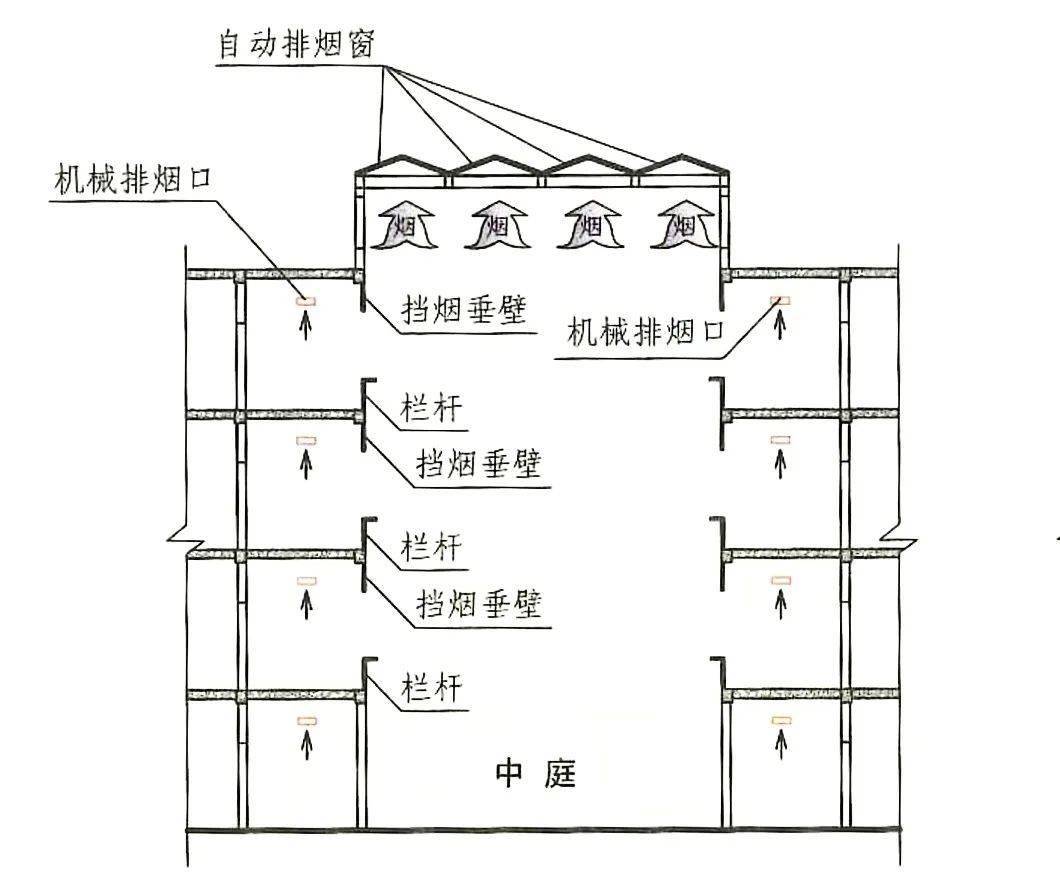

4、当中庭与周围区域未采用防火墙、防火墙玻璃墙或防火卷帘进行隔离时，应在中庭与周围区域之间设置防烟屏障。
：画廊

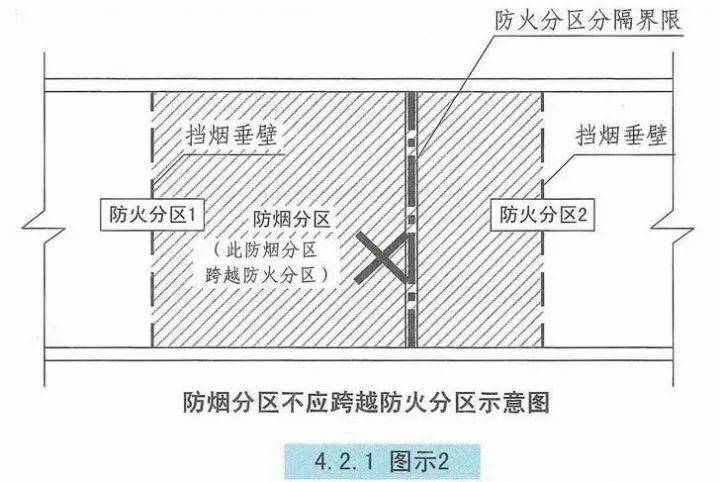

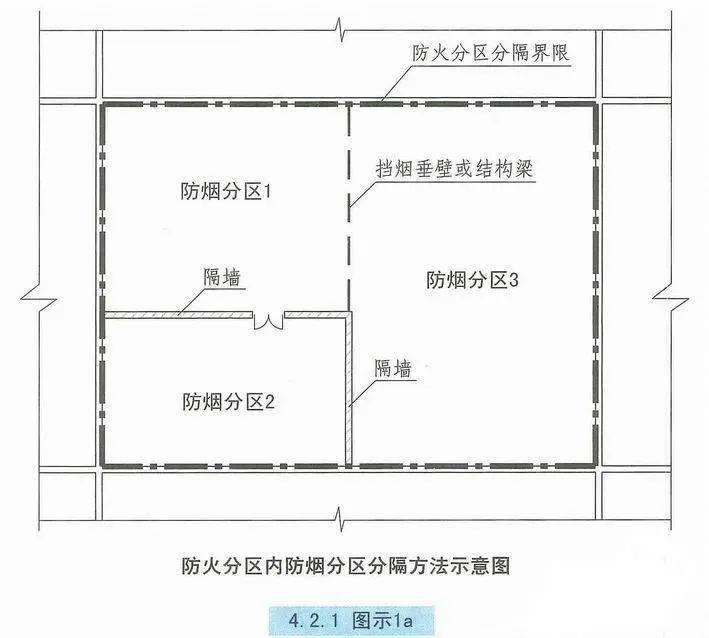

4.2.1 安装排烟系统的场所或部位应采用防烟竖墙、结构梁、隔墙等划分防烟区域，防烟区域不应跨越防火分区。
：画廊

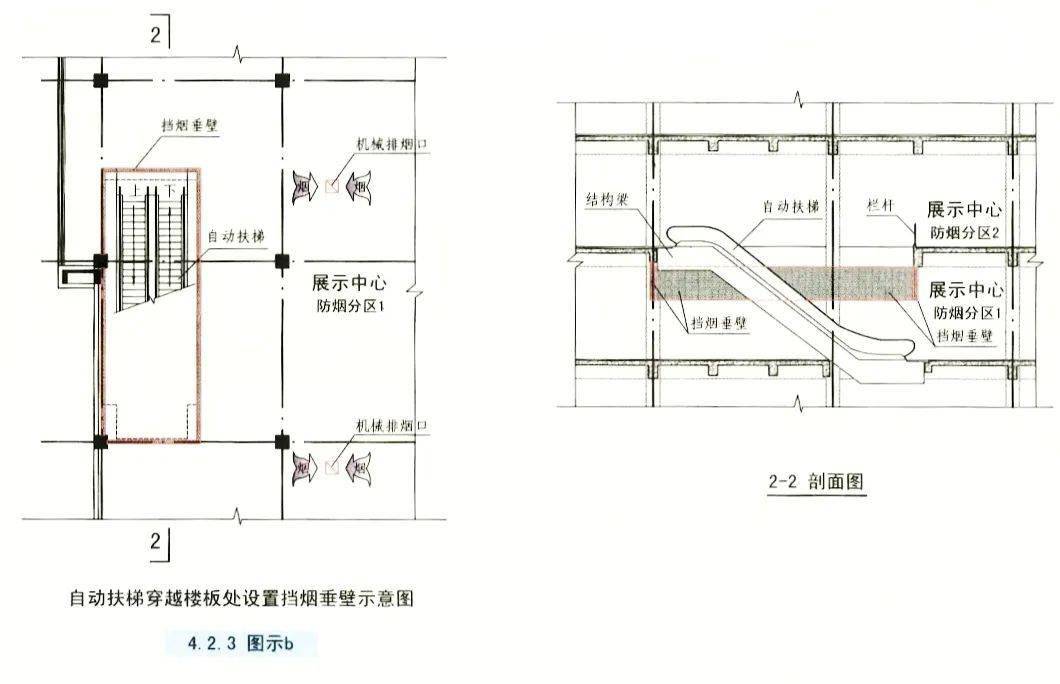

4.2.3 设有排烟设施的建筑，应在露天楼梯、自动扶梯口处设置挡烟墙等设施。
：画廊
2. 身高要求
根据《防烟墙》XF 533-2012标准的规定：
5.1.3.1 防烟立墙的防烟高度应符合设计要求，最小值不应小于500mm，最大值不应大于企业申请检测的产品型号公开值。
根据《建筑防排烟系统技术标准》GB 51251-2017的规定：
2.1.11 烟气储存

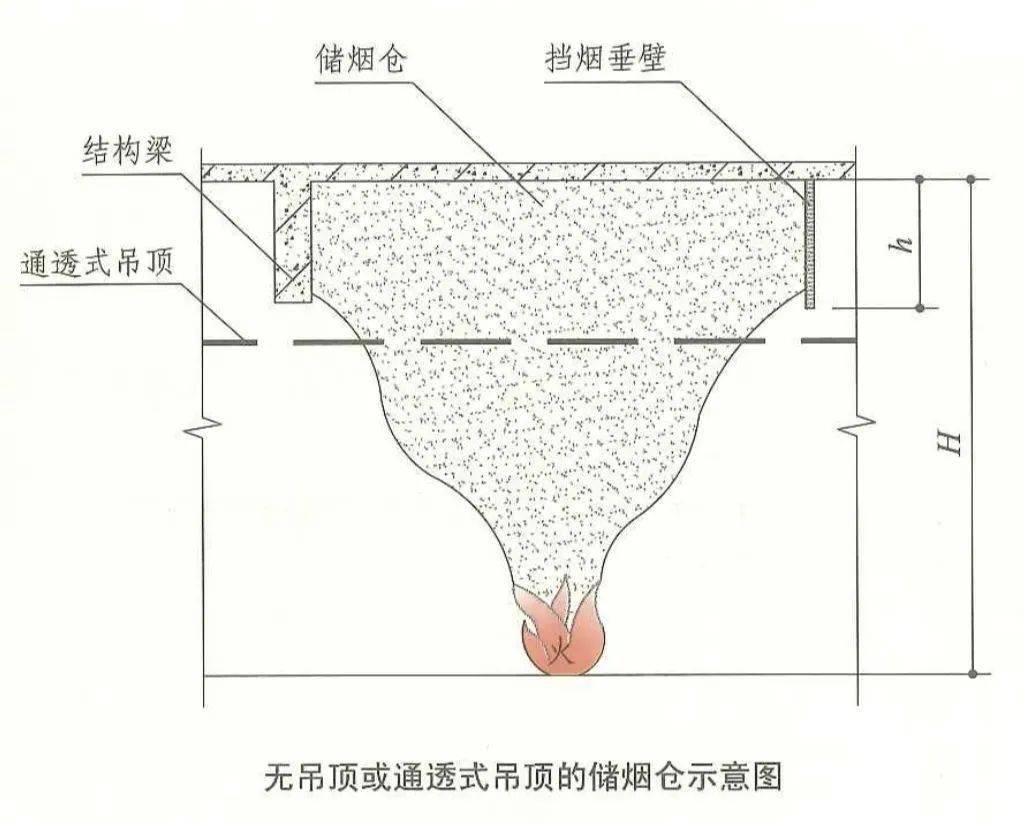

位于建筑空间的顶部，由挡烟墙、梁或隔墙围成的用于储存火灾烟气的空间，储烟仓的高度为设计的烟层厚度。
：画廊

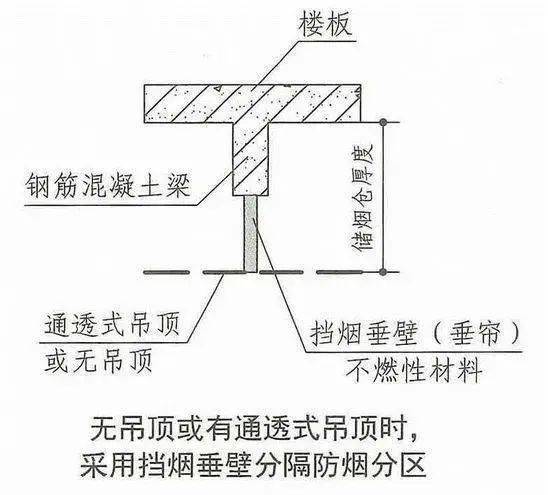

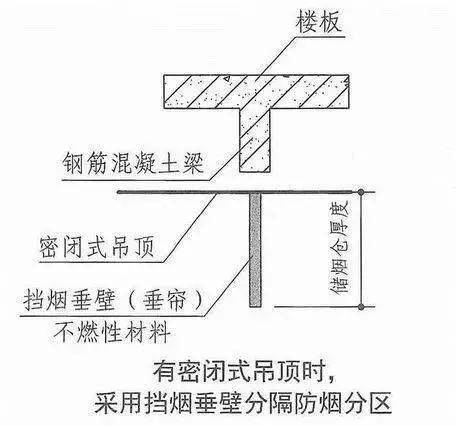

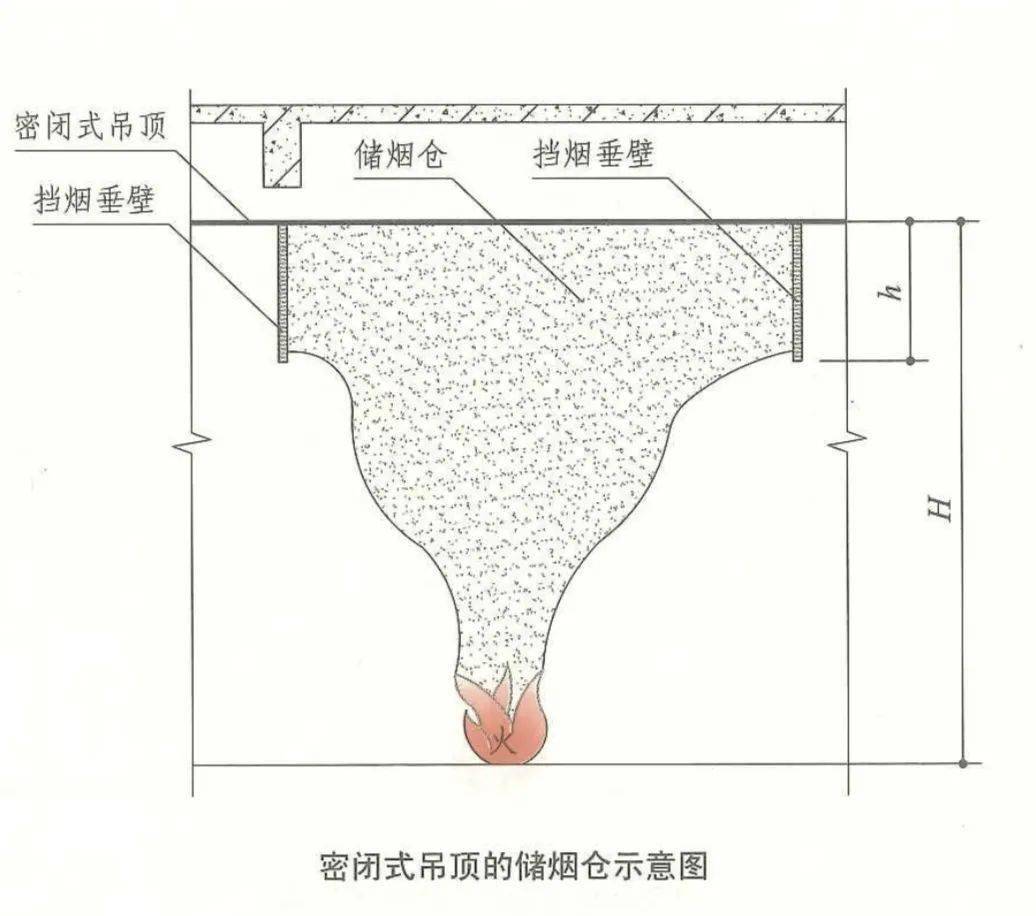

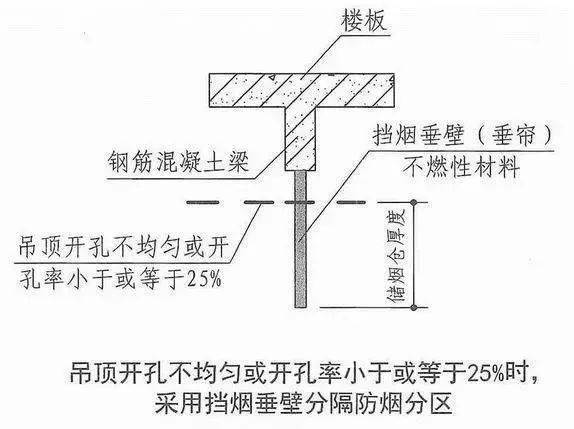

4.2.2 隔烟墙等隔烟隔墙的深度不应小于本标准4.6.2规定的储烟仓厚度。对于有吊顶的空间，当吊顶的开口不均匀或开口率小于或等于25%时，吊顶内空间的高度不应计入储烟仓的厚度。
：画廊

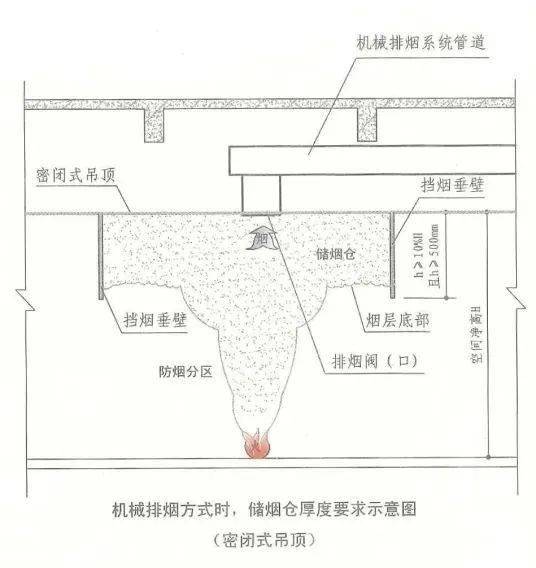

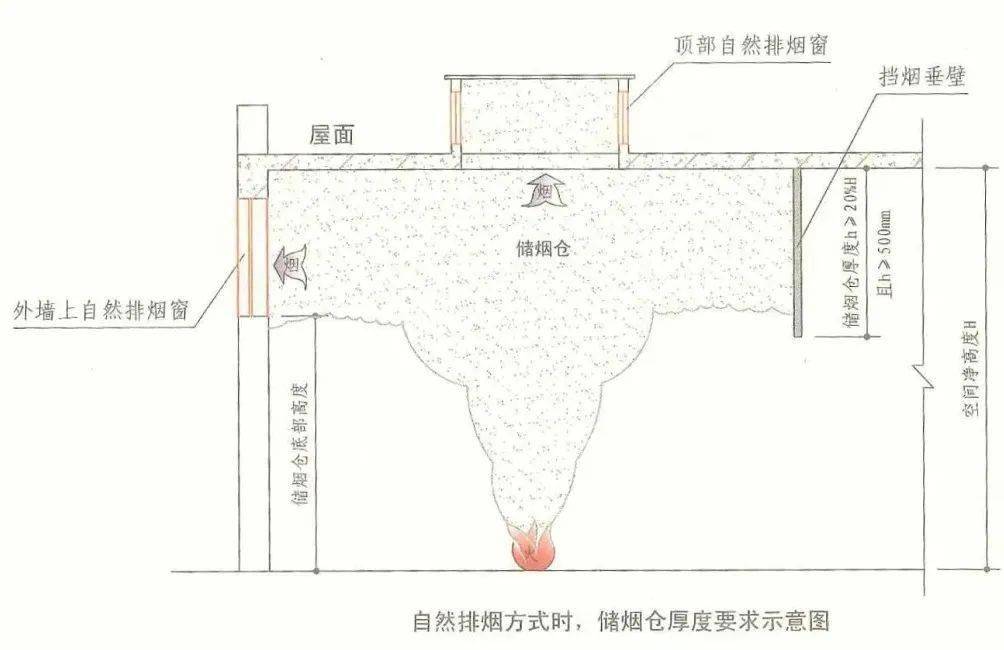

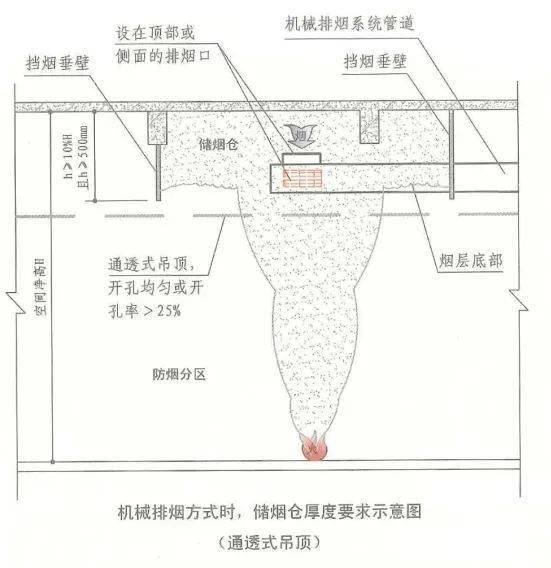

4.6.2 采用自然排烟时，储烟仓厚度不应小于空间净高的20%，且不应小于500mm；采用机械排烟时，不应小于空间净高的10%，且不应小于500mm。同时，储烟仓底部距地面的高度应大于安全疏散所需的最小净高，最小净高应按本标准4.6.9条的规定计算确定。
：画廊
4.6.9 走廊及净高不大于3m的室内空间，其最小净高不应小于净高的1/2。其他区域的最小净高应按下式计算：
Hq=1.6+0.1·H′（4.6.9）
式中：Hq——最小净高（m）；
H′——对于单层空间，取排烟空间的建筑净高度（m）；对于多层空间，取最高疏散层的层高（m）。
3.单节宽度要求
根据《防烟墙》XF 533-2012标准的规定：
5.1.3.2 由不燃无机复合板、金属板、防火玻璃等材料制成的刚性防烟屏障单段宽度不宜大于；
：
4.外观要求
根据《防烟墙》XF 533-2012标准的规定：
5.1.1 外观
5.1.1.1 防烟墙上应设有永久性标志，标志应牢固、内容清晰。
5.1.1.2 防烟墙的防烟构件表面不应有裂纹、凹痕、缺角、孔洞、明显的碰伤、毛刺等缺陷：金属材料的防锈涂层或镀层应均匀，无起皮、流淌。
5.1.1.3 防烟墙的组装、拼接或连接应牢固，符合设计要求，不得有错位、松动等现象。
03、玻璃隔烟垂直墙施工工艺
玻璃隔烟墙的施工比较简单，下面我们就以轻钢龙骨石膏板吊顶玻璃隔烟墙的安装流程为例，说一下具体的施工方法。
施工工艺为：
施工准备→测量定位→安装玻璃基钢架、吊杆、主龙骨→吊装玻璃隔烟竖墙→安装边龙骨、次龙骨、护角条→安装石膏板→填缝→刷面漆或喷饰面漆
1.施工准备
施工前需要检查现场一些土木工程结构尺寸是否与设计图纸一致，还需要检查建筑材料质量是否合格，施工机械是否能正常工作和准备充分，施工人员是否做好技术交底。
2. 测量与定位
挡烟垂壁定位轴线的测量与放样，必须与主体结构主轴平行或垂直，并应采用高精度激光水平仪、经纬仪配合标准钢卷尺、重锤、水平尺等进行验证。同时应标记主龙骨定位及轻钢龙骨石膏板吊顶各挂杆固定点。
：

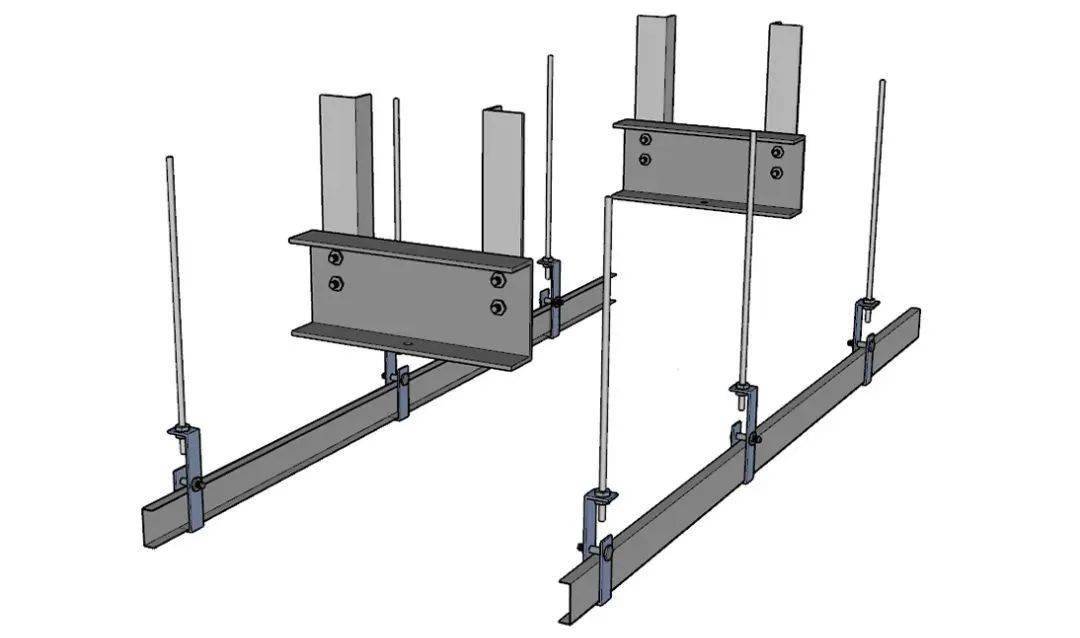

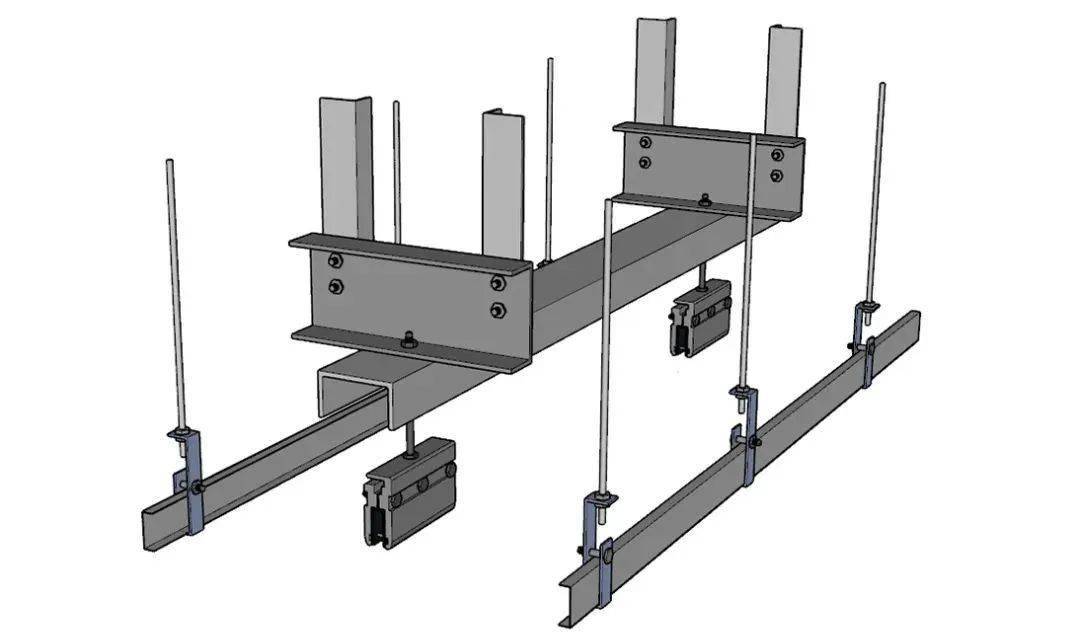

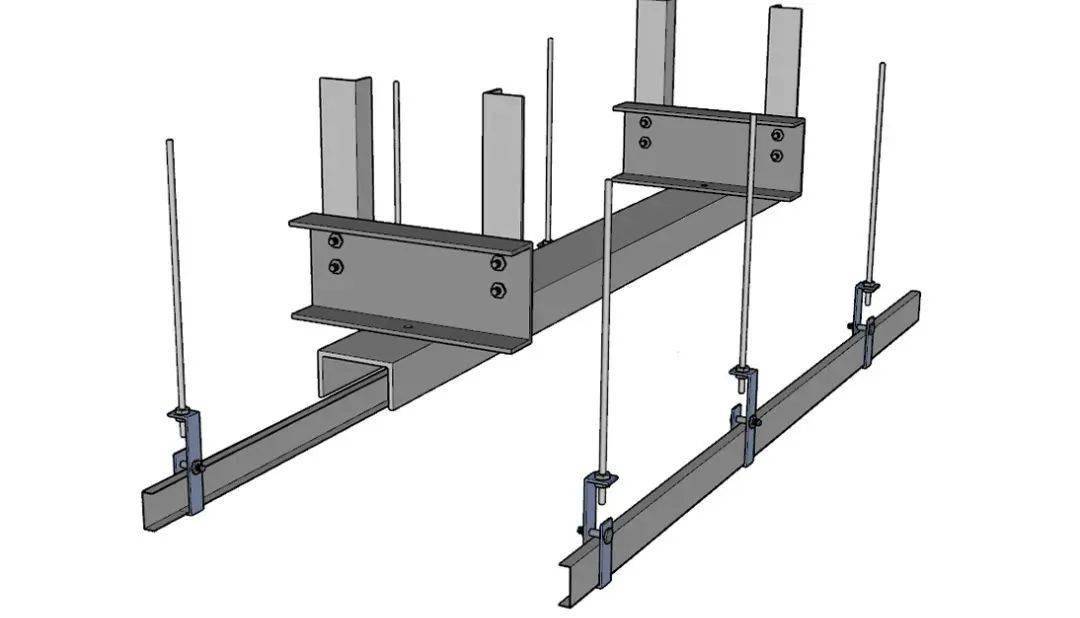

3、安装玻璃基钢架、吊杆、主龙骨
使用膨胀螺栓将镀锌钢板预埋件固定于结构梁或楼板上，再将玻璃基钢框架焊接于镀锌钢板预埋件上。
安装吊顶吊架，可以先安装吊架预埋件，刷防锈漆，然后焊接到吊架上，也可以用膨胀螺栓将吊架固定。再在吊架上安装主龙骨。

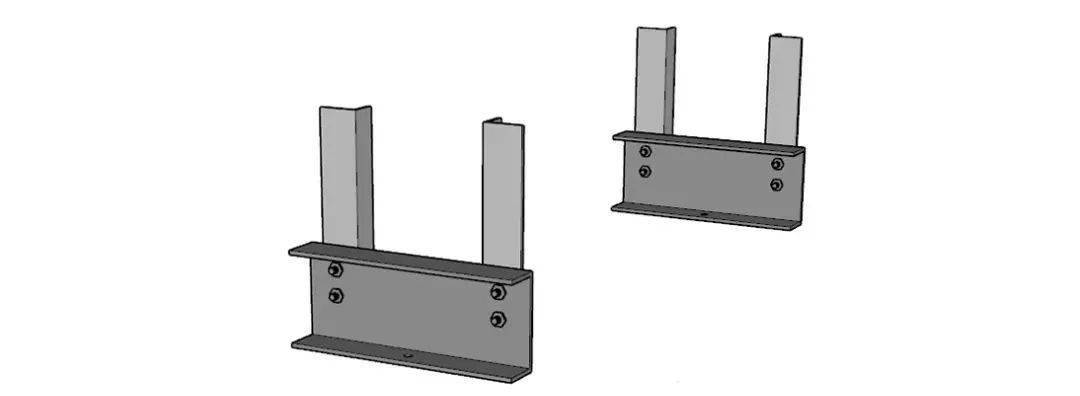

将槽钢与玻璃基座钢架连接处满焊，并做防火、防锈处理，安装玻璃挂件。

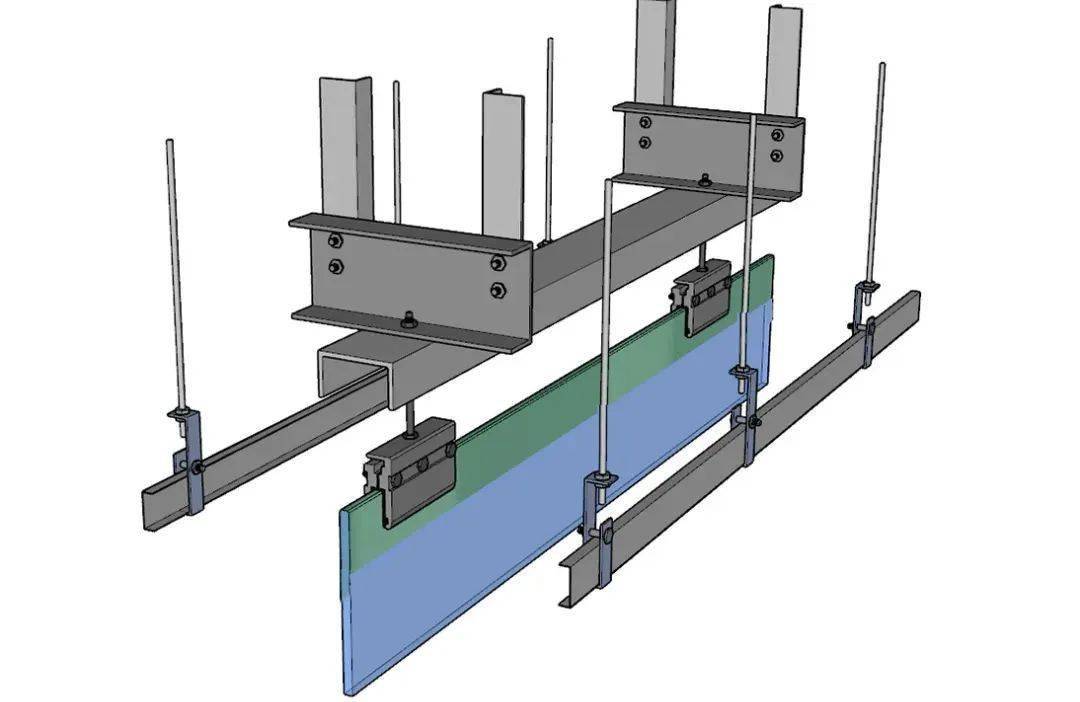

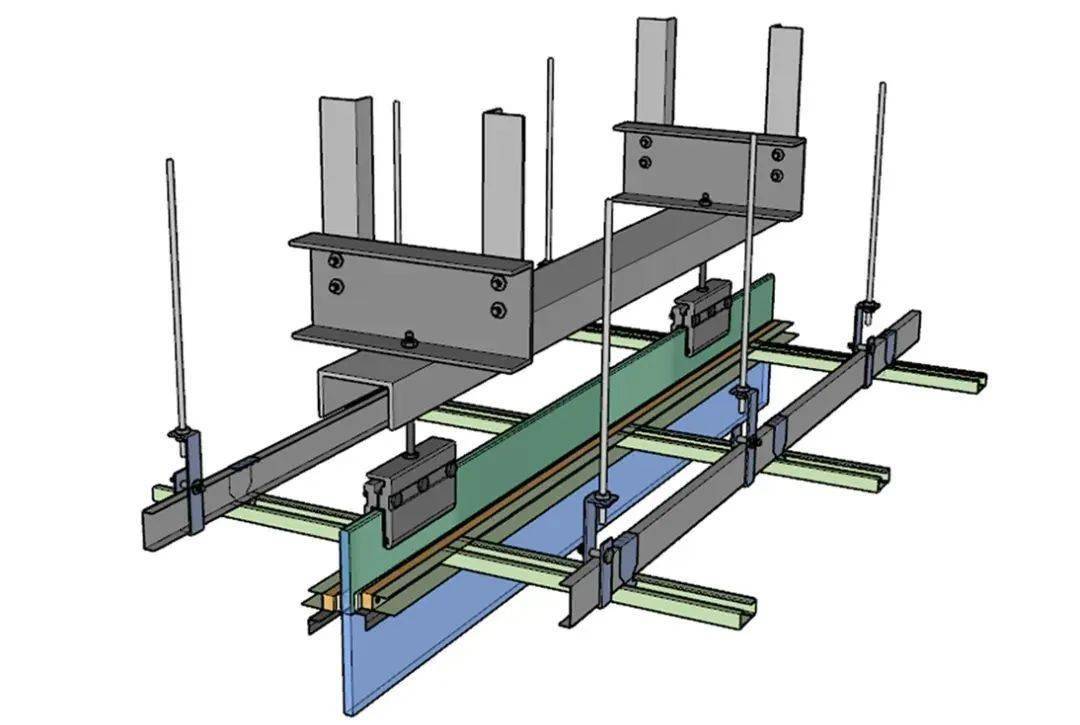

4. 悬挂式玻璃防烟墙
首先进行隐蔽检查，验收合格后将玻璃固定到吊挂件上，第一片玻璃就位后检查玻璃侧面的垂直度，后面要放的玻璃需要检查上下间隙是否与已经放好的玻璃相等，是否符合设计要求。
5.安装边龙骨、次龙骨及护角
根据设计图及尺寸定位，依次安装边龙骨、次龙骨及护角条，边龙骨放置在木方或橡胶垫上，次龙骨间距不宜大于400mm。
6.安装石膏板
根据设计图纸及尺寸定位，将纸面石膏板固定于吊顶龙骨框架上，并用不锈钢角条封闭石膏板与玻璃隔烟墙相交处。
：
7.填缝
用石膏粉与白乳胶或聚乙烯胶混合制成填缝石膏膏，密实的填满石膏板的缝隙，一定要用抹刀抹平，待整块板完全干燥后粘贴填缝胶带。
：

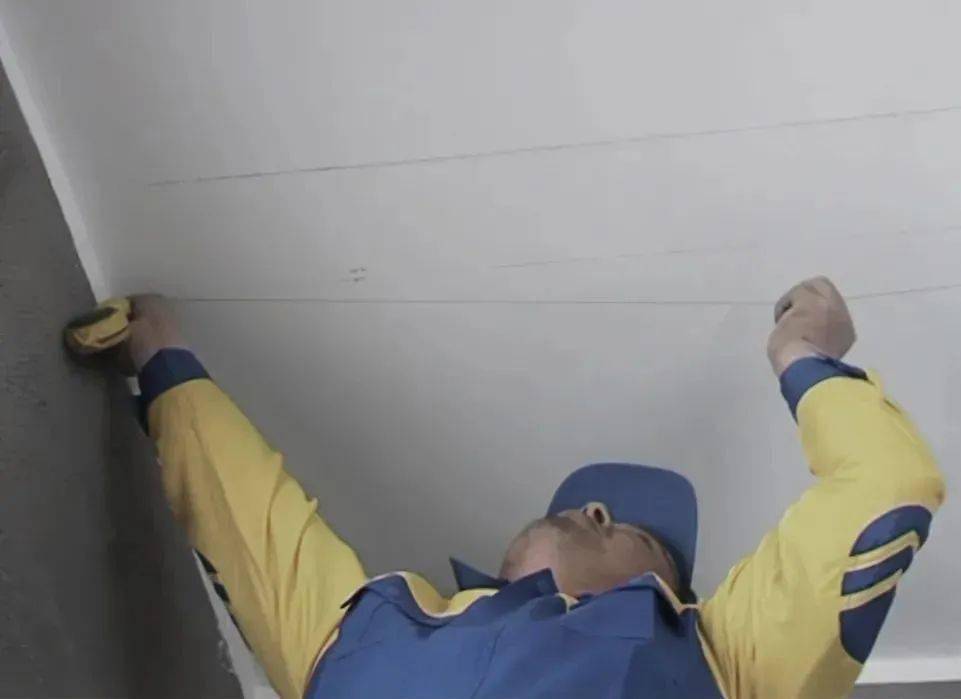

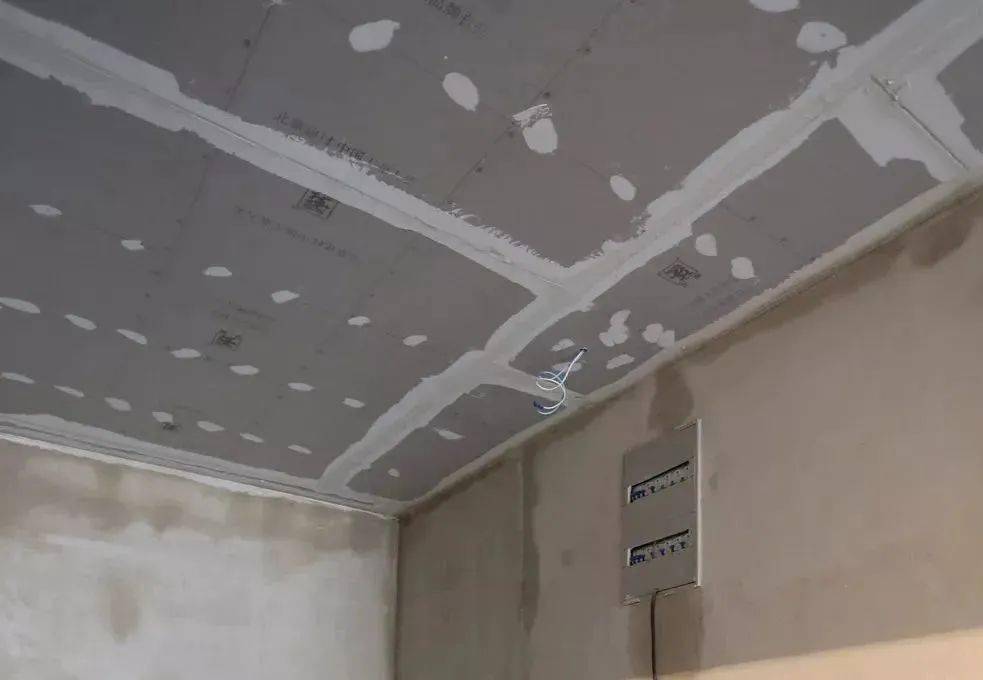

△ 石膏板嵌缝处理

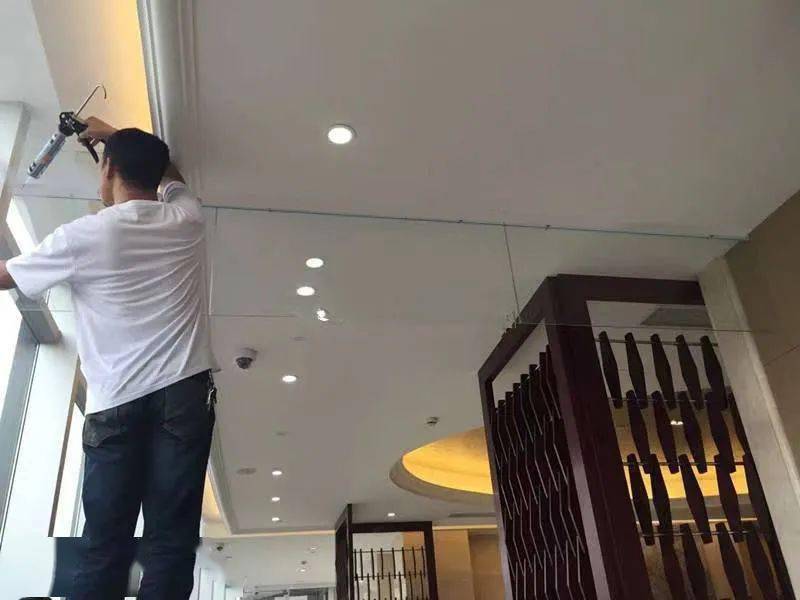

首先，在玻璃隔烟墙的缝隙处贴上胶带，然后用密封胶将缝隙密封，再用专用清洁剂擦去多余的胶体及其他污渍。
：
△ 玻璃隔烟垂直墙面嵌缝处理
8. 涂抹或喷涂面漆
在石膏板表面涂抹腻子，待其干燥后打磨，然后涂刷或喷涂饰面漆。通常为一道底漆、两道面漆。
9. 注意事项
a.标线必须准确，安装的龙骨应平直、牢固，龙骨间距、拱高在允许范围内。
b.龙骨必须牢固、平整，严禁龙骨出现硬弯现象，应保证龙骨的整体刚度，龙骨格栅间的间距必须符合设计要求。
c.龙骨上严禁安装重量超过3kg的灯具、电风扇等重型设备。

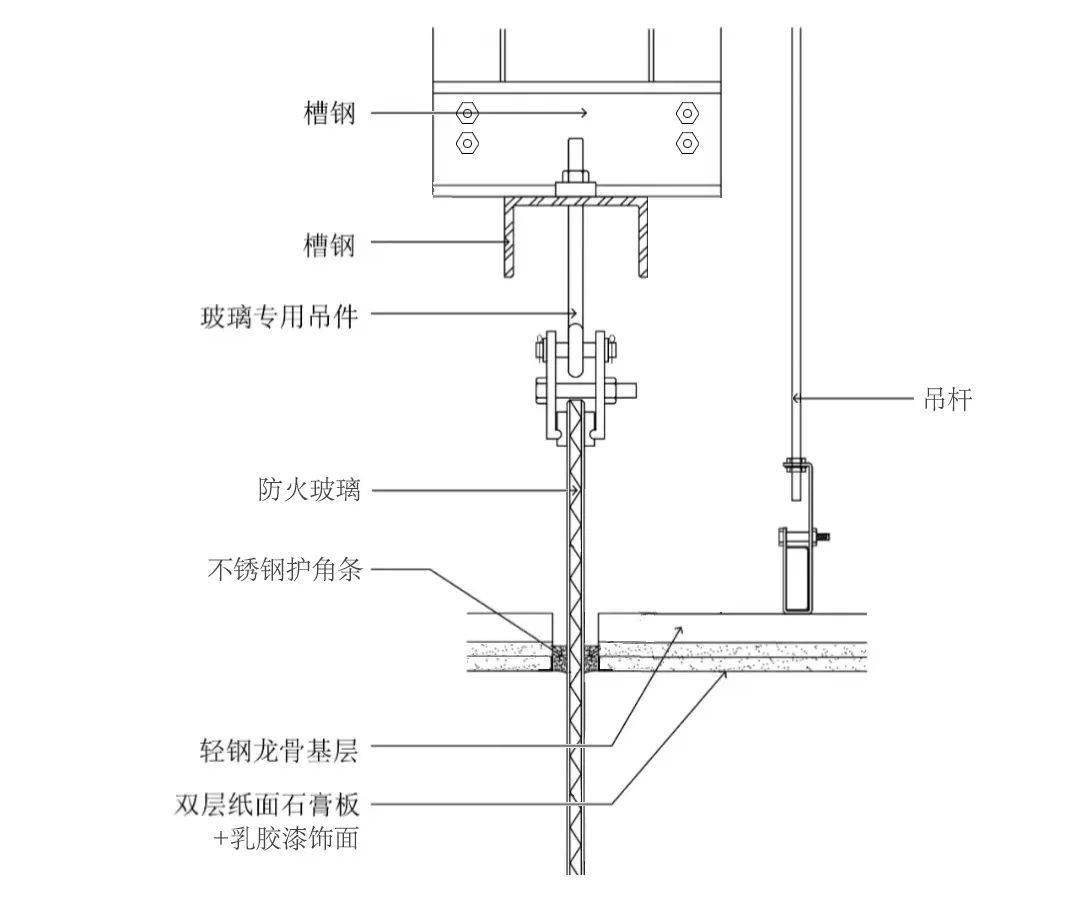

10. 节点搭建
：
小伙伴们已经对吊顶内侧安装玻璃隔烟墙挂件的施工流程有了大概的了解了！
现在的问题是，如下图所示的防烟墙结构，吊顶内部需要做密封处理吗？
