给排水管道安装与建筑结构的关系及设计图分析

各电气设备位置是否与水（电）及控制位置、容量相匹配，零部件及控制设备是否能满足要求。

电气线路、管道通风、空调的敷设位置、走向是否互相干扰，埋地管线或管沟与电缆有无冲突。

检查设备的电气线路、控制线路、管道（水、油、气）是否与设备进线连接位置一致。

安装施工时水、电、气、气管或线的连接点、施工顺序是否明确。

管线井内部布置是否合理，进出管线是否存在矛盾。

安装、调试、试车、试压等各工种之间的配合关系是否明确，是否相互影响。

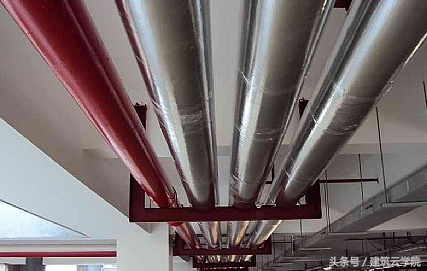

给排水管道安装与建筑结构的关系

预留、预埋位置是否与实际安装需要一致。

设备基础的位置、尺寸、标高是否满足管道敷设的要求。

管道沟槽的位置、尺寸、标高是否满足管道敷设的需要。

建筑立面基准点、布局基准位置是否清晰。

检查给排水、消防管道位置与建筑、结构标高、位置、尺寸是否有冲突。

关于建筑设计，如主体结构、墙体结构、门窗位置、吊顶结构、内外装饰材料等，是否与安装存在冲突。

施工图审查要点

绘图复习原则

设计是否符合国家有关技术政策和标准、规范以及《建筑工程设计文件》关于编制深度的规定。

图纸、资料是否齐全，能满足施工要求。

设计是否合理，有无遗漏，图纸上的标注有无错误，有关管道编号、设备型号是否齐全、准确，相关部位的标高、坡度、坐标位置是否正确，材料名称、规格、型号、数量是否正确、齐全。

设计说明书及图纸中的技术要求是否明确，设计是否符合公司施工工艺、设备条件，是否需要采取特殊措施，是否存在技术难点，能否保证施工质量和安全。

设计意图、工程特点、设备设施及其控制工艺流程是否有明确的要求，各部分设计是否清晰，工艺流程和施工工艺要求是否明确。

管线安装位置是否美观、使用方便。

管道、元件、设备的工作压力、温度、介质等技术特性是否明确。

其固定、防震、保温、防腐、隔热部位及采用的方法、材料、施工技术要求、油漆颜色规定等是否明确。

对于需要特殊施工方法、施工手段、施工设备的部位的要求和做法是否明确。

对材料有无特殊要求？规格、品种、数量能否满足要求？材料有无替代的可能性？

图纸审查要点

设计说明应包括设计依据、设计范围、给排水、消防系统、管道及接头、阀门及阀门部件的简要说明、管道敷设、管道试压、防腐油漆、管道及设备保温等内容。

主要设备及材料清单中的水泵、水处理设备、水加热设备、冷却塔、消防设施、卫生器具等的造型是否安全合理。

管道和设备对隔振、减噪、水击、膨胀、沉降、污染、结露、结冰、排气排水、固定、保温、检查、维修等措施是否采取有效、合理的措施。

是否按照消防法规的要求设置相应的消火栓、自动喷水灭火、气体灭火、水喷雾灭火、灭火器等系统和设施，消防水量计算是否合理。

是否选择了过时的产品。

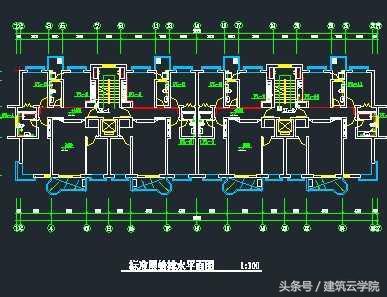

供给及排放水平图

生活水池、水箱是否为独立结构型式。

给水管道与可能产生回流的热水设备及卫生设备的连接处是否有防止回流污染的措施？

生活供水泵房位置是否避开有防震或静音要求的机房。泵机组、吸、压水管道支架、机房墙面顶板是否采取隔震或降噪措施。

是否设有卫生间。餐厅、食品加工、仪器存放、配电等卫生要求严格的房间的上层均设有盥洗室。

地下污水泵井是否设有密封的井盖和通风管。

所选用的热水设备及其布局和安装是否考虑到维护的要求。

管线布置、敷设是否符合规范的要求。

水火及人防预案

建筑内不同房间或公共场所的消防设施选择是否恰当、有无疏漏。

消防水池、高位水箱、消防水泵房是否符合规范的要求。

消火栓、自动喷水喷头、水泵接口的布置是否符合规范的要求。

需要设置水幕隔断或配合防火卷帘隔断的地方，是否按照规范安装了相应的水幕设施。消防电梯是否设有排水设施。

在寒冷地区，针对可能结冰的无暖气地下车库水消防管道，是否有合理可行的防冻措施？

灭火器的外形、布置是否符合规范的要求。

当有人或有防空洞时，给排水设计应符合有关人民防空设计规范和当地人防部门的要求。

总体布局

室外消防给水管道、生活给水管道是否按规范要求连接成环网，室外消火栓、水泵接口布置是否符合规范要求。

检查进入市政污水、雨水管接头井的雨水管管径、标高是否合适。

化粪池、污水池等与地埋式生活水储水池的距离是否不少于10m？如不小于10m，是否采取有效措施防止生活水储水池水质受到污染？

系统图

供水系统

高层、低层建筑供水区域是否符合规范的要求，最不利用水点的水压能否保证。

供水管连接处是否存在回流污染问题？

水池、水箱至饮用水点的供水管道是否按要求采取安全可靠的初级防污染措施。

对于按规定需安装中水的项目，应检查是否设置了中水处理及供应系统，以及中水量是否平衡。

热水系统

热水供应分区与供水分区是否一致，热水供应压力是否能与冷水压力平衡（单独使用冷水或热水时除外）。

热水供应系统是否设有有效的循环系统，高层建筑热水系统采用减压阀分区供水时，能否保证各区域循环系统的正常运行。

公共卫生间是否有水温稳定及节水措施？

系统是否设有防膨胀泄压的安全阀、膨胀管（或膨胀罐）、膨胀接头、固定支架等附件？是否有防止和减缓管道及设备结垢、生锈的装置？

排水系统

排水系统是否采用雨污分流；雨水槽及其布置是否符合要求。

污水立管底部排水横管连接是否符合规范要求，或采取措施分别接入每户。

水管是否按规范要求设有通气管、检查口、清理口。

消防系统

消防水池、屋顶消防水箱的蓄水量是否符合要求，当水池、水箱用于消防和生活时，是否有措施保证消防水不被占用？

消防符合规范要求。系统内是否有减压、泄压等措施，保证安全使用和灭火效果？消防水泵是否有自检措施？

消防水泵及增压设备是否符合规范的要求。

室内消火栓管网是否按规范要求连接成环状，环状管网内进水管是否不少于两根，管网上阀门布置是否符合规范要求。

屋顶是否设有试验消火栓。自动喷水灭火系统每层末端是否设有终端放水试验装置。

消火栓、自动喷水灭火系统口径是否合理。

在寒冷地区和没有地暖的车库中，无论采用干式还是预作用自动喷水灭火系统。

消防泵耦合器的设置是否符合规范的要求。

图纸审查须知

在看总设计图时，需检查总设计用水量是否符合要求，当地平均水平是否适合所选管径，水质洁净度。需考虑管道内水垢堆积导致流量减少的变化，因此进水管应在总用水量的基础上扩大一级。需检查管道是否与其他管道或建筑物对施工有影响或阻碍，是否需要改造。

在看单位工程施工图时，应主要看给水系统的透视图，审查时应主要检查管道设置是否合理，水表位置是否方便检查维修，需要局部维修时是否有控制阀门，卫生器具是否卫生合理。

对于大型公共建筑、高层建筑给水施工图，需查看是否有单独的消防给水系统，不能与一般水管混用。有无单独阀门、单独管道、一次性使用阀门，阀门井位置是否方便启闭。方便维修，周围无障碍物，确保消防时应急使用。

在审查设计选用的排水管道、材料、排水系统和卫生器具的图纸时，可对所用材料的利弊提出疑问或建议，供设计或使用单位参考。

可根据使用情况检查管径是否合适，例如有些公共卫生间由于目前的使用条件、人员复杂，污水主立管的管径不能按照蹲位数量来计算，有时设计为DN100的管径往往需要加大到DN150，使用起来更方便，也不容易堵塞。

检查排水室外面，管道坡度是否标注，坡度是否足够，污水管汇流弯处是否设置检查井，深度是否足够，并注意检查井位置，看是否会污染环境，是否影响地下易污染物体。

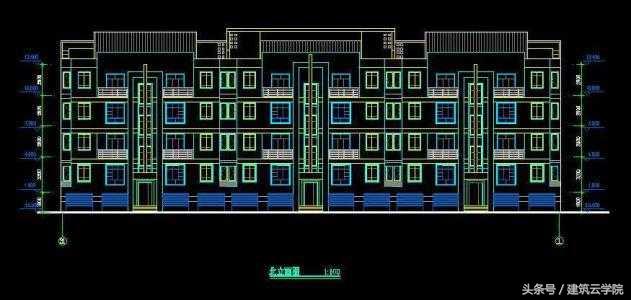

土建图与给排水施工图相互核对的主要内容是立面图。上下层房间功能相同，严禁将上层房间作为厨房、卫生间，下层房间作为客厅，这样会破坏房间的完美性，一旦上层厨房、卫生间漏水，会严重影响下层房间的使用。同时也要避免在阳台设置外置立管，这样不仅安装不方便、不方便，还影响美观。

给排水管道穿过梁时，会对一些地方的结构造成影响。因为排水管穿过梁时会占用一个管位，使梁的截面减小，削弱梁的强度。特别是在阳台外的悬挑梁根部，排水管是不允许穿过的，否则悬挑的强度就无法保证，留下安全隐患。

施工图审查是一项极其细致的技术工作，涉及面很广，要想审好图纸，除了审查人员对图纸的认真看懂外，还要看审查人员自身的素质。

审阅人员的综合素质包括读懂设计图的能力；

了解并掌握相关的设计和施工规范；

积累现场施工技术和方法经验；

建筑、结构知识；给排水相关边缘专业知识；

施工设备交叉施工及各类管线综合布置避让处理。
