主管安装
1. 示意图及现场照片
室内消火栓系统示意图和室内消火栓主干管安装现场照片分别如图1-13、图1-14所示。

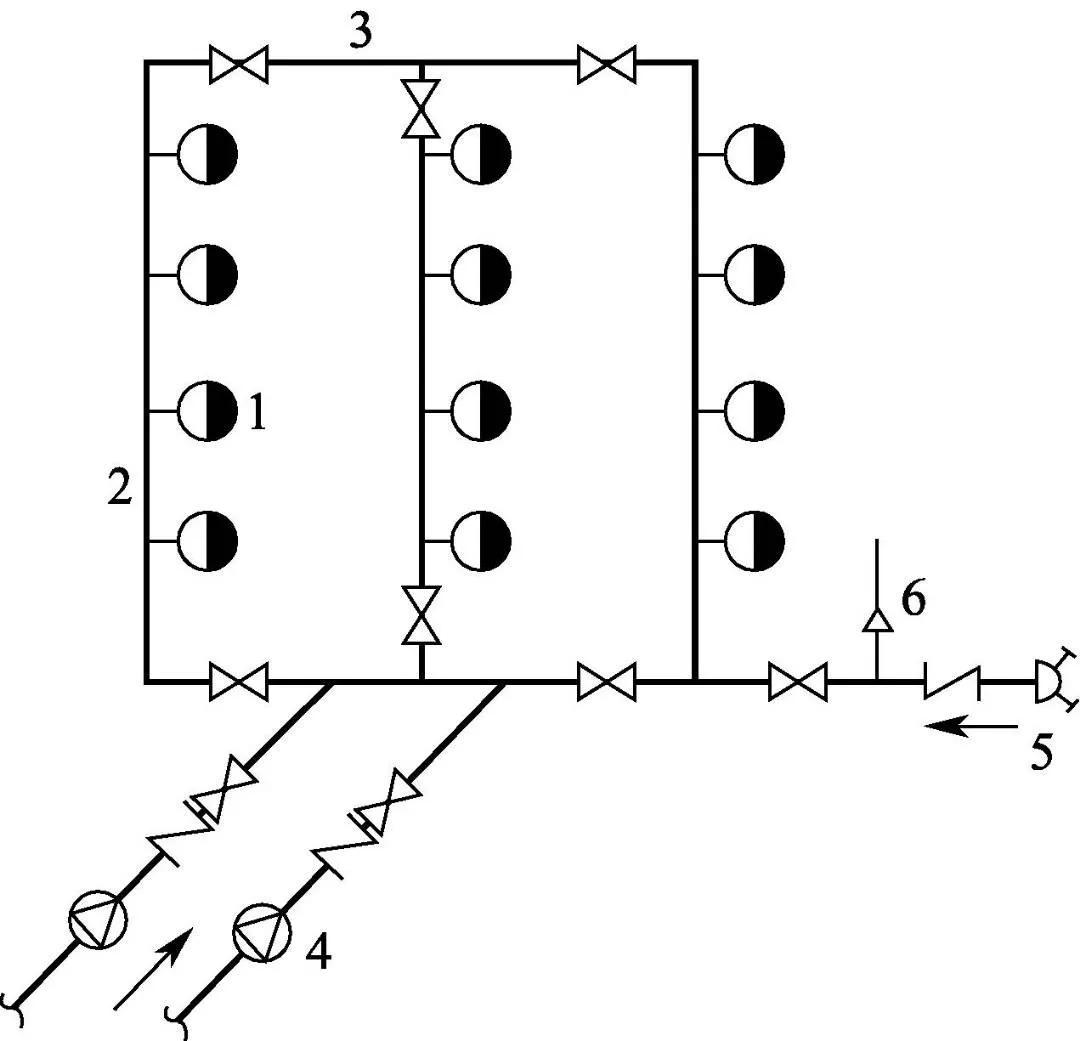

图1-13 室内消火栓系统示意图
注：1—室内消火栓；2—消防立管；3—主管；4—消防水泵；5—水泵接头；6—安全阀

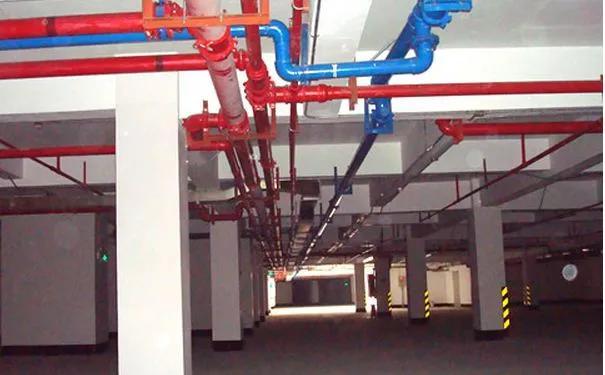

图1-14 室内消火栓主干管安装现场照片
2. 注意事项
①消火栓系统主管安装应按设计要求用管，根据压力要求选用碳素钢管或无缝钢管。需要采用镀锌管件时（主管径在100mm以上，无镀锌管件时采用法兰连接，并在试压后作好标记，拆除镀锌），镀锌前严禁对管道涂油、污染。需拆卸镀锌的管道应先安排施工。
②法兰连接的每根管道长度不宜超过6m，直管段可用链条连接在一起安装，但不宜过长，也可先调直并编号，按顺序吊装。吊装时应先吊装管道的一端，待其稳定后再吊装另一端。
③连接管道紧固法兰时，应检查法兰端面是否清洁，并使用3-5mm橡胶垫片。法兰螺栓的规格应符合规定。紧固螺栓应先在最不利处紧固，然后依次对称紧固。法兰接口应安装在便于拆装的位置。
3. 施工方法详解
工艺流程：检查预留孔标高→安装挂具→安装管道→安装后自检。
具体施工方法与“给水管道及附件安装”中主干管安装方法基本相同。
4.施工总结
① 配水总管、配水管道应采用红色或红色环标识。
②管网安装中断时，应封闭管道的开口。
③焊接前应清除管道接口处的铁锈、污垢、油污。
④ 异径管的焊接：连接时，若两管径之差不超过较小管径的7％，可将较大管端部缩小后焊接在较小管上；若两管径之差超过较小管径的15％，则应加工成异径短管后焊接。
⑤ 管道对接焊缝处不得开设焊接支管的孔，焊缝不得安装在支架上。
⑥管道穿过墙体处不得有接头（螺纹连接或焊接）。管道穿过伸缩缝处应采取防冻措施。
⑦ 碳钢管开孔焊接时，焊缝应错开，并朝向便于观察和维修的方向。
⑧管道焊接时，至少先焊三处，然后检查预留开孔位置、方向、变径等，确认无误后，调直找正，然后焊接、紧固卡箍，拆除临时固定装置。
立管安装
1. 示意图及现场照片
管道穿过混凝土基础示意图和室内消防立管安装现场照片分别如图1-15、图1-16所示。
图1-15 穿过混凝土基础管示意图
注：1—沥青油；2—粘土压实；3—M5水泥砂浆

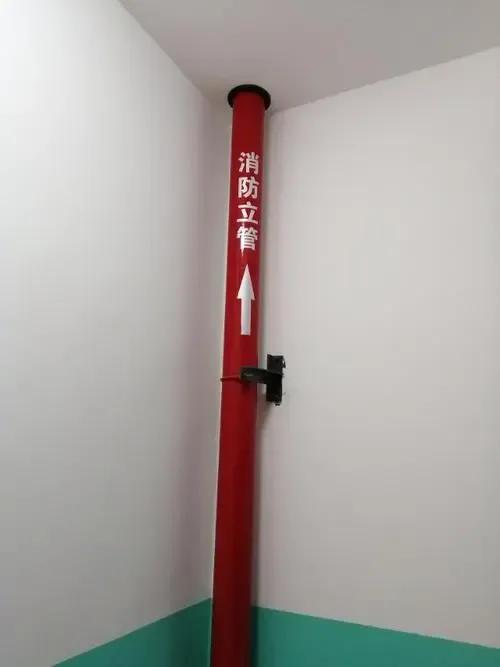

图1-16 室内消防立管安装现场照片
2. 注意事项
①消防系统施工完成后，必须对各部分设备部件采取防护措施，防止接触漏水和破坏原有装修。
②消防管道安装与土建工程及其他管线发生冲突时，不得擅自拆除、改动，必须经设计人员同意，并进行变更协商，妥善解决问题。
3. 施工方法详解
工艺流程：检查预留孔标高→按顺序安装管道及附件→安装后自检。
①根据工程现场实际情况，合理安排、重新排列管井内各类管道的排列顺序，按图纸要求核对、确认各层预留孔及预埋套管的坐标、标高。确定管井内各类管道的安装顺序。
②按照确定的顺序，从主管出口开始向立管末端安装，各管子的连接应符合相应管接头的要求，连接牢固，出口准确到位，方向正确，角度适宜。
③立管暗装在井道内时，应在井道内预埋铁件上安装卡箍固定，管底支架应牢固，防止立管脱落。立管明装时，应在各楼板上预留孔位，立管可随结构插入，减少立管接口。
④立管每层、每趟应自上而下安装均匀的挂线，高度相同；立管在井道内的固定装置应在管井口处用型钢安装。将预制的立管按编号分层排列，依次安装，并与调直时所作的标记对齐。检查预留出口的高度和方向是否正确。支管出口应加装临时螺塞。立管阀门安装方向应便于操作和维修。安装后用铅垂线找正找正，并配合土建封堵楼面孔。
⑤ 管道穿过墙体、楼面时，应按设计要求加套管并密封。
⑥ 管道安装完毕后，根据施工图及各楼层标准线，自检已安装的管道坐标、标高、坡度及预留管口尺寸，确认无误后，调整好各支吊架，固定管道。
4.施工总结
①立管暗装于井道内时，应在井道内预埋铁件上安装卡件固定，立管底部的支、吊架应牢固，防止立管脱落。
②当竖管外露时，应在每层楼板上预留孔洞，可沿结构穿入竖管，减少竖管接口数量。
支管安装
1. 示意图及现场照片
管道支吊架安装示意图和消火栓支管安装照片分别如图1-17和图1-18所示。

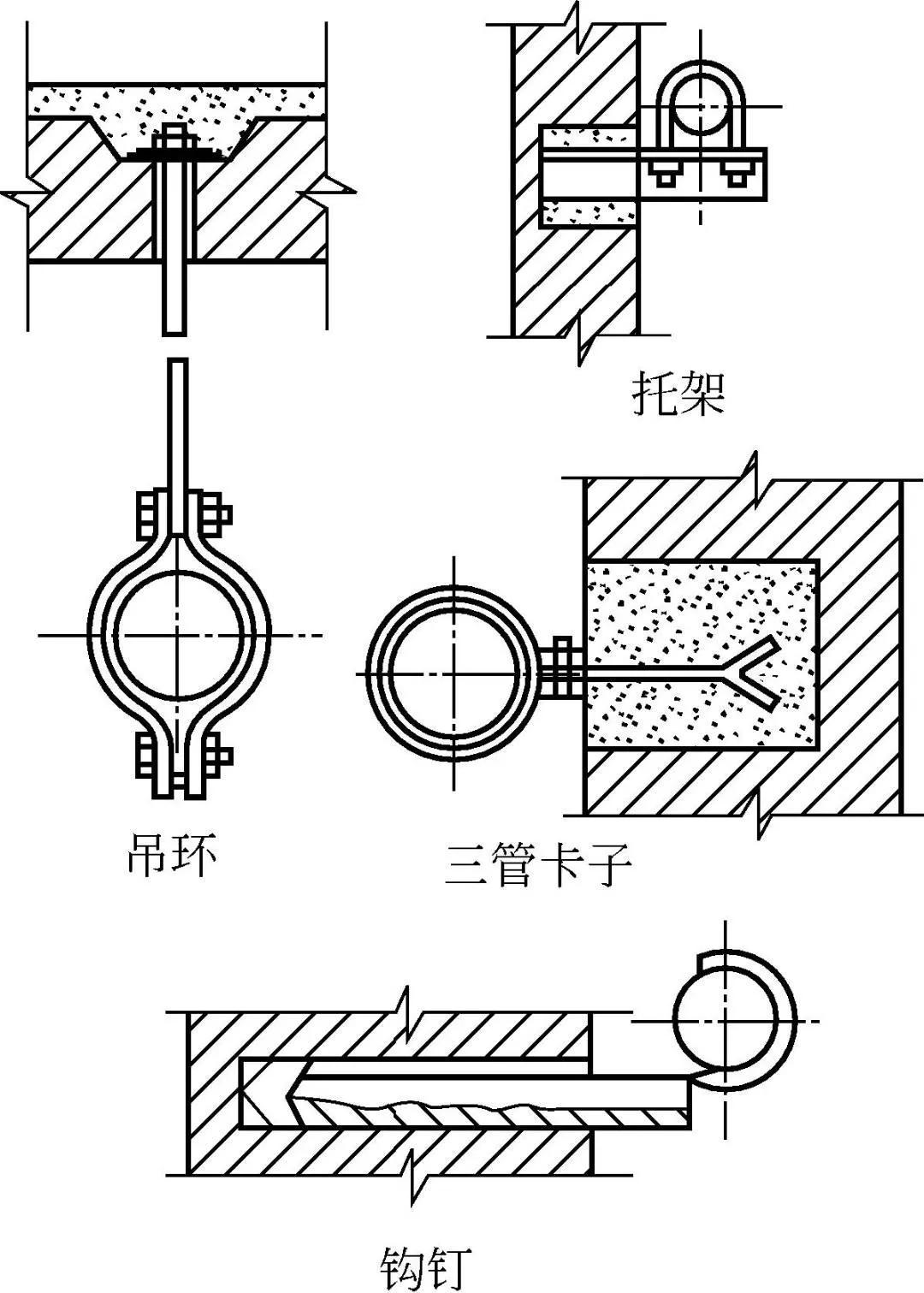

图1-17 管道支吊架安装示意图
图1-18 消火栓支管安装图
2. 注意事项
①需镀锌的管道应先进行试压、拆解、镀锌后，再进行其它管道的二次安装。
②消火栓箱应符合设计要求（其材质有木质、铁质、铝合金等），消火栓阀门应有单出口、双出口双控等，产品均应具有消防部门颁发的制造许可证和合格证。
3. 施工方法详解
①先安装分层主管。吊装前应预制好各管道的分支预留孔，并对所有预留孔进行临时封堵。调直、检查预留孔位置无误后，按顺序将分层主管、支管从立管预留孔处分级吊装。
②各级支管吊装完毕后，组装前必须用小铁丝拉线找准预留口直管的位置，不合适及时调整。
③楼道顶棚及车库内管道安装应与通风管道位置协调。
④ 喷淋管不同管径连接不应采用隔墙连接，而应采用变径管夹；弯头不应采用隔墙连接，而应采用变径弯头。三通上最多可用一个衬套，四通上最多可用两个衬套。
⑤ 支路水流指示器喷水后，不得连接其他用水设施，并应在各支路安装测压装置。
⑥管道穿过建筑物变形缝时，应装设柔性短管，穿过墙体时应加套管，套管长度不得小于墙体厚度，套管与管道之间的缝隙应用不燃材料填封密实。
4.施工总结
①根据消火栓阀门的坐标、标高，在出口处设置消火栓支管，核对无误后，对消火栓箱体进行稳定，箱体找正稳定后，安装消火栓阀门。消火栓阀门安装于箱体时，应在箱门开启的一侧，箱门应动作灵活。
②有条件时，可与分支主管依次安装上行喷淋头，在其它管线安装完毕后，不宜使用的位置，应先安装上行喷淋头。
洒水及灭火系统安装
1. 示意图及现场照片
室内消火栓系统喷头示意图及施工现场照片分别如图1-19、图1-20所示。

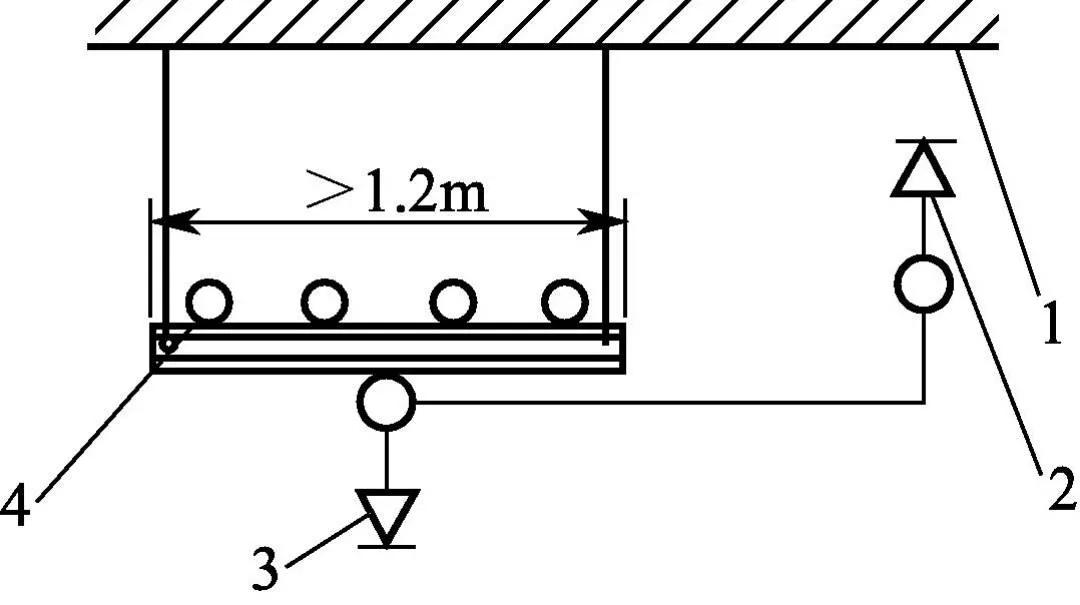

图1-19 室内消火栓系统喷头示意图
注：1—顶板；2—直立喷嘴；3—下垂喷嘴；4—孔管

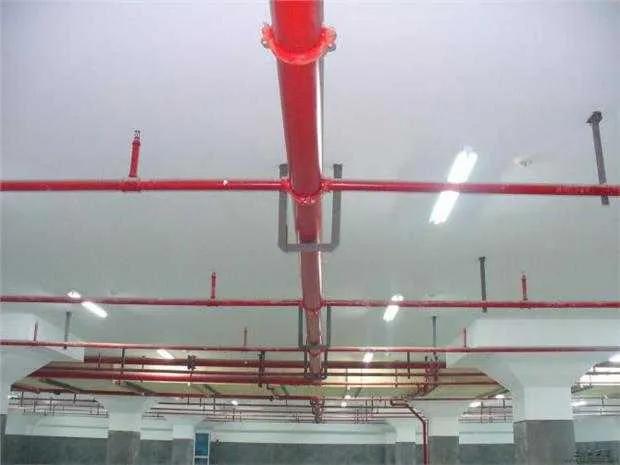

图1-20 喷灌施工现场照片
2. 注意事项
① 消防系统施工完成后，必须对各部分设备部件采取防护措施，防止接触漏水，损坏成品。
②报警阀配件、消火栓箱内配件、各部位仪表等应严格管理，防止丢失、损坏。
③安装时喷头不得污染、损坏吊顶装饰面。
④喷嘴安装后，应采取有效措施防止碰伤或与明火或其他高温物体接触。
⑤注意喷头处是否漏水：原因是系统未试压就将天花板封闭，造成通水后漏水。
⑥喷头安装完毕后、天花板封堵前，必须对系统进行压力试验并办理隐蔽工程验收手续。
⑦ 消火栓箱门关闭不严密，与装饰面结合处不清晰。 其原因是安装不对中或箱门强度不够，造成变形，与土建专业人员结合处处理不当。
3. 施工方法详解
工艺流程：喷水支管安装→喷水器安装→管网系统组件安装→消火栓及箱体、支管安装→消火栓附件安装→工后检测、自检。
（1）喷嘴支管安装
①喷头支管安装是指喷头支管尾段的安装，此段管道不能与支干管同时、按顺序完成。
②吊顶上安装喷头应与吊顶装修同步进行。吊顶龙骨安装完成后，根据吊顶材料厚度确定喷头预留口标高，根据吊顶装修图确定喷头坐标，使支管预留口准确定位。吊顶上未安装喷头的支管应安装挂线，材料必须准确切割，确保安装后喷头支撑管垂直向上或向下，喷头呈水平、垂直线。
③ 喷头管径常为25mm，喷头末端接有25mm×15mm的变径管。管夹口应与天花板装饰层平齐，拉格线即可裁料安装。支管末端弯头应在100mm内固定，防止喷头与天花板接触不牢及上下晃动。支管安装完毕后，需用螺塞旋紧管夹口，密封严密，为系统试压做好准备。
（2）喷嘴安装
①检查喷嘴的规格、类型、使用温度是否符合设计要求。检查喷嘴位置是否准确，喷嘴中心是否成一排。
②使用专用扳手（叉型）安装喷头，填充物应为聚四氟乙烯胶带。喷头两翼应成排安装，楼道内单排喷头两翼应水平安装。护口应紧贴天花板，在人员能接触到的部位应安装喷头保护罩。安装过程中不得损坏或污染天花板。
③喷头的布置、防护面积、喷头间距及与墙、柱的距离应符合设计或规范的要求。安装水幕喷头时，注意面向防护对象，在同一配水支管上安装相同口径的水幕喷头。
（3）喷水管支、吊架的安装应符合设计要求，如无明确规定，应遵循以下原则进行安装：
①支架的位置不应妨碍喷头的喷射效果，一般支架与喷头距离应大于300mm，采用圆钢支架时支架与喷头距离最小应为70mm，不宜大于750mm。
②对于直管段，相邻两个喷头之间不应少于一个吊架，当喷头间距小于1.8m时，可间隔设置吊架，但吊架间距不应大于3.6m。
③为防止喷头洒水时管道发生较大晃动，应在主管、立管、支管端部加设防摇固定支架。主管或分层主管可位于直管段中间，主管与端部距离不宜大于12m。当管道改变方向时，应加设防摇支架。
④防摇固定支架应能承受管道、零件、阀门和管内水的总重量和50%的水平推力而不损坏或永久变形。垂直管道应在两个方向设置防摇固定支架。
（4）管网系统部件安装
①报警阀组的安装。应安装在明显、便于操作的位置，距地面高度应在1m左右。报警阀处地面应有排水措施，环境温度不应低于5℃。报警阀组的安装应符合产品说明书及设计要求。控制阀应有启闭指示装置，阀门应处于常开状态。
②水流指示器的安装。一般安装在各楼层的水平支主管上或某一区域的支主管上，应水平垂直安装，倾斜度不宜过大，以保证叶片的灵敏动作。水流指示器前后应有5倍安装管径长度的直管段。安装时应注意水流方向应与指示器箭头一致。国产产品可直接安装在螺纹三通上，进口产品可在主管口处用固定卡箍紧固。水流指示器适用于安装在管径50～150mm的管道上。
③设置节流装置。在高层消防系统中，为防止较低楼层的洒水喷头和消火栓流量过大，可采用减压孔板或节流管等装置进行平衡。减压孔板宜安装在直径不小于50mm的水平管段上，孔口直径不应小于安装管段直径的50%。孔板宜安装在水流弯头下游侧的直管段上，距弯头的距离不应小于安装管段直径的2倍。当采用节流管时，其长度不应小于1m。
④水泵耦合器的安装。应按设计选用规格，安装位置应有明显标志，阀位应便于操作，耦合器附近不应有障碍物。应按系统工作压力设置安全阀，防止消防车超压而损坏室内管网及部件。耦合器应设有排水阀。
⑤报警阀附件的安装。此项应在出厂前完成。延时装置安装在闭式喷水灭火系统上，以防止误报警。可按说明书和装配图安装。应安装在报警阀和水力报警器之间的信号管上。水力报警器安装在报警阀附近，与报警阀连接的管道应为镀锌钢管。
（5）消防栓、消防箱、支管的安装
①安装消火栓支管，根据消火栓阀门坐标、标高确定消火栓阀门位置，核对无误后稳定消火栓箱。
②对于隐蔽式消火栓箱，应先核实预留孔位、尺寸，对不合适的应予以修正；然后将消火栓箱预置于孔内。确认无误后，用专用设备在管道经过的消火栓箱上钻孔，如箱体上预留通孔，应将孔内的铁皮敲掉。孔位尺寸要合适，保证管道从中心通过；确认位置无误后，进行稳定安装。先用砖、石块将消火栓箱固定，位置准确，箱体平整牢固。消火栓支管安装完毕后，应与土建协调，对孔进行填堵。
③对于明装的消火栓箱，先用专用工具在箱体背面四角适当位置开螺栓孔，大小要合适；再用专用工具在管道穿过的消火栓箱上开孔。如箱体有预留通孔，应将孔内铁皮敲掉，孔的大小要合适；确定消火栓箱的安装位置，确保安装后箱体平整牢固，穿过管道居中；在墙体相应位置安装固定螺栓(可用膨胀螺栓)或支架(可用焊接或冲孔)，位置要正确、牢固。稳定地安装消火栓箱。在轻质隔墙安装消火栓箱时，应采取加固措施。
④箱体找正、稳定后，安装消火栓阀门。消火栓阀门口应朝外。安装在箱体一侧时，应安装在有门开启的一侧，并应开启灵活。
⑤将消火栓支管穿过箱体的孔洞封好，使之与箱体贴合，无明显缝隙，平整度、颜色应与箱体一致。
⑥工程完工后，先安装消火栓箱框、箱门，再放置消火栓配件。箱门应启闭灵活，门框接触应紧密，无明显缝隙，应平整牢固。
（6）消火栓附件安装
①交接前，应将消防水带折叠后放在吊架、托盘、支架上或用双头卷绕法卷紧在箱内。消防水带应垂直放置在箱内。自救水带和水带应放在吊卡上或箱底。
②消防水带与水枪快速接头的连接，一般采用卡箍连接，在内侧绑两根14号钢丝。
③安装电气控制按钮时，应注意与电气专业人员协调施工。
（7）一般在无采暖设施或环境温度高于70℃的地区，应采用干式或预作用式自动喷水灭火系统。干式或预作用式自动喷水灭火系统的喷头安装前，应进行试压和冲洗。对于有压力的管道，还应进行气压试验，有条件的可用空压机对管道进行吹扫。
（8）施工后检测和自检
①管道系统强度及严密性试验
a.管道系统强度、严密性试验（水压试验）可分层、分区、分段进行。地埋管、吊顶管、保温管等隐蔽管道在隐蔽前应单独进行水压试验。管道系统安装完毕后应进行全面的水压试验。
b.管道通水时，最高点应有排气装置。试验区最高点和最低点应安装压力表，精度不低于1.5级，量程为试验压力值的1.52倍。管道通水后，检查管道有无泄漏。法兰、阀门、卡箍等处若有泄漏，应在加压前紧固；加压后泄漏的部位应做好标记，卸压后处理，必要时排空。
c.有吊顶区域的自动喷水灭火系统在封顶前应进行试压。为不影响吊顶装修进度，可分层分段进行试压。试压后应对管道进行冲洗。试压合格后方可封顶。封顶时应在吊顶材料管夹口处开30mm孔，露出预留口。吊顶装修完毕后，应将螺塞取下，安装喷头。试压合格后，应及时办理验收手续。
②管道冲洗：管道系统试压完毕后、安装喷头前，应对管网进行冲洗。冲洗可随试压连续进行，冲洗水的流量和流速不应小于系统设计流量和流速。管网冲洗应连续进行。冲洗前应将系统内的流量减压孔板、过滤装置拆除，待冲洗水质合格后再重新安装。冲洗的水必须有排放去向，不得损坏其它成品。
③室内消火栓系统安装完毕后，应在屋顶（或水箱间）抽取试验消火栓1个，在首层抽取2个消火栓进行现场试射，消火栓口压力、满水柱、水枪喷射距离等均须符合设计要求才算合格。
④消防系统供水及调试应满足消防部门的试验要求。消防水泵应接通电源并进行试验，最不利点处喷头及消火栓的压力、流量应符合设计要求。消火栓系统调试应符合下列条件。
a.消防水池、消防水箱具有设计水量。
b.系统电源正常；消防给水设备单机试车已完成，并满足设计要求。
c.消火栓系统管网充满水；压力符合设计要求；各系统元件无泄漏。系统配套的火灾自动报警装置处于准工作状态。
⑤消火栓系统调试。消火栓（箱）位置应符合消防验收要求，标志明显，消防栓水带进出方便，开启灵活无渗漏。开启消火栓系统最高点和最低点的消火栓，进行消火栓喷水试验。当消火栓出口喷水时，信号能及时传到消防中心，启动系统水泵。消火栓出口压力>0.5MPa，水枪满水柱应符合设计及验收规范要求。按下消防按钮后，消防泵准确运行。
⑥喷淋系统调试。启动最不利点喷头或打开末端试水装置阀门，以0.94～1.5L/s的流量喷水，水流指示器、压力开关、水力报警器、消防泵及时动作，发出准确信号。
4.施工总结
① 安装喷头时，不得拆卸、改造喷头，严禁在喷头上添加任何装饰涂层。
②安装喷嘴时应使用专用扳手，严禁用喷嘴架拧紧，当喷嘴架或防溅板变形或释放元件损坏时，应使用同规格、型号的喷嘴进行更换。
③对于安装在易受机械损伤处的喷嘴，应设置喷嘴保护罩。
④当喷嘴公称直径小于10mm时，应在配水总管或配水管上安装过滤器。
