【摘要】消防应急照明及疏散指示系统由应急照明控制器、应急照明集中电源和消防应急灯具（消防应急照明灯和消防应急标志灯）组成。 本系统与火灾报警控制器配合使用。 火灾发生时，能够准确给出安全疏散指令，打开消防应急标志灯和消防应急照明灯方向，帮助楼内人员选择逃生疏散路线，引导安全逃生。 方向。 我们的系统采用17寸工业平板电脑，可支持联动报警、系统监控、故障报警、自检、电源备份、记录存储与查询、导光流、权限控制等多种功能。集中控制、灵活具有高性能、可靠性强的优点，适合通信环路复杂的校园建筑场景。
【关键词】：集中供电； 集中控制； AC-A100； 消防应急照明及疏散指示系统；
0. 前言
随着经济和科技的快速发展，人们开始追求建筑设施本身的人性化、现代化、舒适性。 大量高层建筑、特大型建筑和地下设施的出现，使通道变得冗长、分岔、更加复杂。 与此同时，它也伴随着安全问题出现。 随着人们安全意识的提高，本着以人为本、生命安全第一的思想，对于人员密集、疏散距离长、疏散通道多、转弯多、环境复杂、内部空间大的建筑，传统不能使用疏散指示。 及时对照明灯具进行维护和管理，防止发生火灾时出现大面积故障，造成人员伤亡。 为了避免大规模伤亡，实施快速有效的紧急疏散指示系统，集中控制消防应急照明及疏散指示系统应运而生。 该系统可以准确实现对每个应急照明灯具的实时监控和控制，以及日常24小时的管理和维护，保证系统的正常运行，在发生火灾时准确、快速地引导人员前往安全区域，并减少人员伤亡。
一、项目简介
本项目为某中学教学楼扩建工程。 共有教学楼2栋，地上6层，地下1层。 建筑高度19.3m，总建筑面积约11022㎡。 我公司提供工厂消防应急照明和疏散指示系统。 产品要求各地应急疏散标志灯采用集中控制疏散指示逃生系统。 当紧急情况发生时，通过消防监控系统的烟雾探测器可以探测到具体的火灾位置，并将指令传输至本系统主机控制现场疏散标志的箭头指向，以确保人员安全。向正确的方向逃生和疏散。
2、现场项目应用产品介绍
2.1 火灾应急照明及疏散指示系统
消防应急照明及疏散指示系统由应急照明控制器（简称控制器、主机）、应急照明集中电源（简称集中电源）和消防应急照明灯具（简称灯具）（消防应急照明）组成。照明、消防应急标志灯（简称照明灯、标志灯）等部分。 由于本项目产品太多，这里只介绍主要产品。
控制器是消防应急照明和疏散指示系统的主机。 控制器通过总线网络实时监控各个终端，可以实时报告各个设备和灯具的故障。 当危险发生时，自动向各终端下发信息指令。 终端收到指令后开始工作，如频闪、开关灯等，实时指示安全疏散路线。
集中电源是安装在建筑物内的备用集中应急供电装置。 当建筑物发生火灾、事故或其他紧急情况时，集中电源可为灯光、标志灯提供应急电源，保证消防应急照明和疏散指示系统的正常运行。
照明为人员疏散、逃生提供亮度支持。 其安装方式有壁挂式、吸顶式、吸顶式。
标志灯为人员疏散、逃生提供方向引导。 其安装方式有壁挂式、悬挂式、埋地式。
2.2 AC-A100控制器
2.2.1 产品图片及技术参数
图1 AC-A100产品图片及技术参数
2.3 集中供电
2.3.1 AD-0.5KVA-产品图片及技术参数
图2 AD-0.5KVA-产品图片及技术参数
2.4 灯具
当发生火灾时，消防应急标志灯为人员提供紧急疏散指示。 左、右、双向标志灯一般用于指示疏散方向。 无方向性标志灯一般用于指示安全出口、楼层和避难所的安装方式为壁挂式或埋地式。
消防应急照明灯具为人员疏散、逃生提供照明，其安装方式有壁挂式、吸顶式、吸顶式。
该产品广泛应用于机场、大型商场、写字楼等公共场所的安全通道出入口、走廊拐角处。
表一
3 现场应用
3.1 系统组网图
图3 系统组网图
3.2 场地局部平面图
本项目采用的解决方案是集中供电式集中控制。 控制器与集中电源之间有一条CAN总线，集中电源与灯具之间有一条无极性第二总线。 应急照明控制器到集中电源采用手拉手接线时，CAN总线长度不应大于1km。 集中供电至最后一盏灯之间的第二母线长度不应大于0.2km。

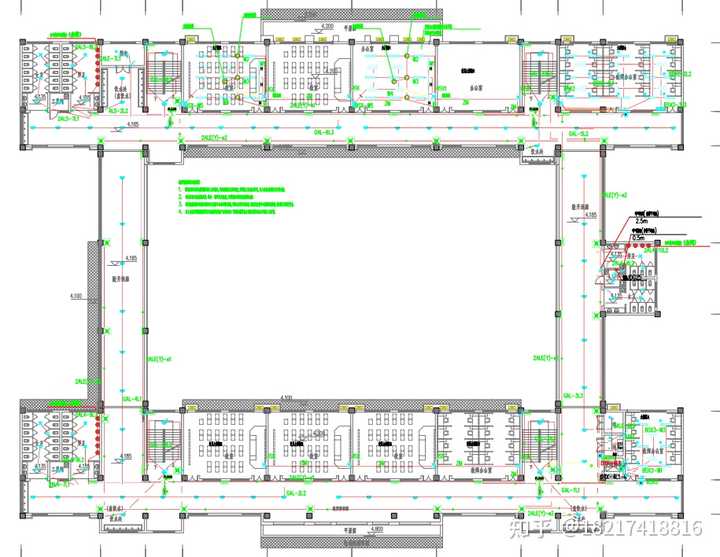

图4 平面图
3.3 系统软件操作

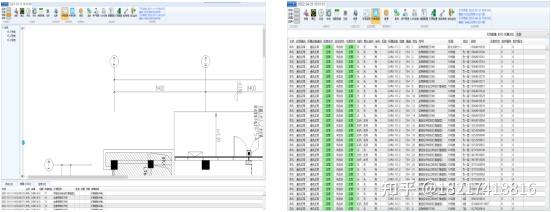

图5 系统操作主界面 图6 灯具配置界面
包含工具栏、平面显示、图层列表、状态栏，可以查看所有灯具的状态和数量
可以直观地查看监控设备的运行状态
状态栏实际内容直接切换到故障的具体位置。
图7 事件记录界面
可以按日期查看和查询历史操作和故障信息。
3.4 设备现场应用照片
4。结论
随着我国经济的快速发展和科学技术的进步，对建筑现代化和建筑消防的重视程度也随之提高。 本文对我公司生产的消防应急照明及疏散指示系统在学校行业的应用进行了分析，充分展示了在学校行业的应用。 在同类项目组网中具有简单、灵活、稳定、成本低的优点。 该消防应急疏散系统可以解决传统消防应急疏散指示系统缺乏集中控制、指示方向固定、无法改变疏散路线、指示效果不理想、安全性能低等问题。
安科瑞电气致力打造各类消防安防系统产品。 在满足国家行业标准要求的前提下，为各类建筑提供可靠、安全、高效、节能的消防解决方案和消防产品，预防火灾、减轻灾害、保障人民生命安全。 为财产安全尽自己的一份力量！
